CXAB4121为双声道桥接音频功率放大电路,在5V输入电压条件下,能够为4Ω负载提供2.2W功率的稳定输出,为3Ω负载提供2.5W功率的稳定输出,总谐波失真和噪声不超过1%。耳机输入端允许在驱动立体声耳机时采用单端模式。CXAB4121采用表面贴片式封装,仅需很少的外部元件,专用于高品质音频功率放大。为简化音频系统设计,CXAB4121将双桥扬声器功放和立体声耳机功放集成到一款芯片上。CXAB4121内置了低功耗待机电路和过热保护电路,同时内置了杂音消除电路,可以消除芯片启动和关断过程中的咔嗒声或噼噗声。
立体声耳机放大器模式
“咔嗒声和噼噗声”抑制电路
稳定的固定增益
热关断功能
超小型封装:SOP, LLP等
工作电压=2.0-6.0V
Po@VIN@THD@f@RL=2.5@5.0@1.0@1.0@3 (W@V@%@KHz@Ohms)
PSRR=-67dB@217Hz
输出通道数=2

CXAB4121双声道桥接音频功率放大电路5V输入电压条件为4Ω负载2.2W功率的稳定输出为3Ω负载2.5W功率的稳定输出总谐波失真和噪声不超过1%稳定的固定增益热关断功能立体声集成耳机模式BTL音频功率放大器
产品手册
样品申请

样品申请

产品简介

一,产品概述(General Description)    CXK嘉泰姆


   CXAB4121为双声道桥接音频功率放大电路,在5V输入电压条件下,能够为4Ω负载提供2.2W功率的稳定输出,为3Ω负载提供2.5W功率的稳定输出,总谐波失真和噪声不超过1%。耳机输入端允许在驱动立体声耳机时采用单端模式。CXAB4121采用表面贴片式封装,仅需很少的外部元件,专用于高品质音频功率放大。为简化音频系统设计,CXAB4121将双桥扬CXK嘉泰姆
声器功放和立体声耳机功放集成到一款芯片上。CXAB4121内置了低功耗待机电路和过热保护电路,同时内置了杂音消除电路,可以消除芯片启动和关断过程中的咔嗒声或噼噗声。CXK嘉泰姆
二.产品特点(Features)
CXK嘉泰姆


立体声耳机放大器模式 CXK嘉泰姆
“咔嗒声和噼噗声”抑制电路 CXK嘉泰姆
稳定的固定增益 CXK嘉泰姆
热关断功能 CXK嘉泰姆
超小型封装:SOP, LLP等 CXK嘉泰姆
工作电压=2.0-6.0V CXK嘉泰姆
Po@VIN@THD@f@RL=2.5@5.0@1.0@1.0@3 (W@V@%@KHz@Ohms) CXK嘉泰姆
PSRR=-67dB@217Hz CXK嘉泰姆
输出通道数=2 CXK嘉泰姆
封装形式:SOP-16,LLP CXK嘉泰姆
三,应用范围 (Applications)CXK嘉泰姆
多媒体监听器 CXK嘉泰姆
笔记本和台式电脑 CXK嘉泰姆
便携电视 CXK嘉泰姆
四.下载产品资料PDF文档
CXK嘉泰姆


需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!CXK嘉泰姆

 QQ截图20160419174301.jpgCXK嘉泰姆

五,产品封装图 (Package)CXK嘉泰姆


blob.pngCXK嘉泰姆

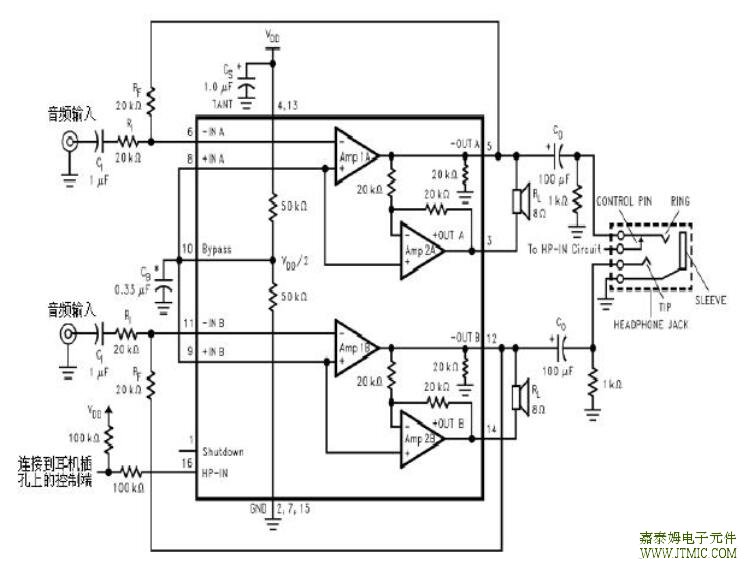

六.电路原理图CXK嘉泰姆


image.pngCXK嘉泰姆

七,功能概述CXK嘉泰姆


绝对最大额定值CXK嘉泰姆
项目符号值单位工作电压VDD-0.3—6.0V输入电压VIN-0.3—VDD+0.3V功耗—内部限制 贮存温度Tstg-65—150℃结点温度—-150℃ESD 参数—2000V电气特性 CXK嘉泰姆
VDD=5V(除非特别说明,Ta=25℃)CXK嘉泰姆
IDD静态电流CXK嘉泰姆
符号参数测试条件最小典型最大单位VDD供电电压—2.0—5.5VIDD静态电流VIN = 0V, IO = 0A, HP-IN=0V611.520mAVIN = 0V, IO = 0A, HP-IN=4V—5.8—mAISD关断电流VSHUTDOWN = 5V—0.72μAVIHHP Sence输入高电平—4——VVILHP Sence输入低电平———0.8VIDD静态电流CXK嘉泰姆
符号参数测试条件最小典型最大单位VDD供电电压—2.0—5.5VIDD静态电流VIN = 0V, IO = 0A, HP-IN=0V611.520mAVIN = 0V, IO = 0A, HP-IN=4V—5.8—mAISD关断电流VSHUTDOWN = 5V—0.72μAVIHHP Sence输入高电平—4——VVILHP Sence输入低电平———0.8V单端模式电气特性CXK嘉泰姆
VDD=5V(除非特别说明,Ta=25℃)
CXK嘉泰姆

符号参数测试条件最小典型最大单位PO输出功率THD+N = 0.5%; f = 1 kHz,RL=32ΩTHD+N = 1%; f = 1 kHz,RL=8ΩTHD+N = 10%; f = 1 kHz,RL=8Ω7585340440———mWVos输出失调 电压Vin=0V550 mVTHD+N总谐波失真+噪声Av=-1,20Hz<=f<=20kHz,RL=32Ω,PO=75mW—0.2—%R电源抑制比f =1kHz ,Vripple = 200MvRMS,CB=1μF—52—dBXTALK通道分离度f=1kHz,CBP=1μF—60—dBSNR信噪比VDD=5V,RL=8Ω,PO=340mW—95—dBCXK嘉泰姆

八,相关产品CXK嘉泰姆


产品名称CXK嘉泰姆

工作电压(V)CXK嘉泰姆

Po@VIN@THD@f@RL(W@V@%@KHz@Ohms)CXK嘉泰姆

PSRR(dB@217Hz)CXK嘉泰姆

输出通道数CXK嘉泰姆

封装形式CXK嘉泰姆

CXAB4118CXK嘉泰姆

2.2-5.0CXK嘉泰姆

0.15@5.0@1.0@1.0@16CXK嘉泰姆

-60CXK嘉泰姆

2CXK嘉泰姆

MSOP-10CXK嘉泰姆

CXAB4119CXK嘉泰姆

2.0-6.0CXK嘉泰姆

3.0@5.0@10.0@1.0@3CXK嘉泰姆

-85CXK嘉泰姆

1CXK嘉泰姆

SOP-8CXK嘉泰姆

CXAB4120CXK嘉泰姆

2.0-6.0CXK嘉泰姆

3.0@5.5@10.0@1.0@3CXK嘉泰姆

-70CXK嘉泰姆

2CXK嘉泰姆

TSSOP-24CXK嘉泰姆

CXAB4121CXK嘉泰姆

2.0-6.0CXK嘉泰姆

2.5@5.0@1.0@1.0@3CXK嘉泰姆

-67CXK嘉泰姆

2CXK嘉泰姆

SOP-16CXK嘉泰姆

CXAB4122CXK嘉泰姆

2.6-6.0CXK嘉泰姆

1.0@5.0@1.0@1.0@8CXK嘉泰姆

-62CXK嘉泰姆

1CXK嘉泰姆

MSOP-8CXK嘉泰姆
