CXAB4120是一款全差分输入立体声音频功率放大器,能够为3Ω负载提供3W连续有效功率,内置直流音量控制模块,允许桥接模式(扬声器)和单端模式(耳机)间自由转换,其高集成度有利于笔记本电脑和掌上电脑减少外围器件。桥接模式音量由VOLUME直流电压控制,单端音量同桥接模式音量之差由SEDIFF电压控制,SEMAX电压控制桥接模式向单端模式转换时耳机的最大音量。渐变控制模式保证在正常工作和关断状态转换时输出变化的平滑过渡
直流音量控制,步进2dB,-40dB到20dB
单端模式最大音量控制
渐变模式
为3Ω提供3W
立体声输入
全差分输入级
工作电压=2.0-6.0V
Po@VIN@THD@f@RL=3.0@5.5@10.0@1.0@3 (W@V@%@KHz@Ohms)
PSRR=-70dB@217Hz
输出通道数=2

CXAB4120全差分输入立体声音频功率放大器为3Ω负载提供3W连续有效功率内置直流音量控制模块桥接模式扬声器和单端模式耳机间自由转换高集成度3W双声道立体声带直流音量控制AB类音频放大器
产品手册
样品申请

样品申请

产品简介

一,产品概述(General Description)         MAY嘉泰姆


        CXAB4120是一款全差分输入立体声音频功率放大器,能够为3Ω负载提供3W连续有效功率,内置直流音量控制模块,允许桥接模式(扬声器)和单端模式(耳机)间自由转换,其高集成度有利于笔记本电脑和掌上电脑减少外围器件。桥接模式音量由VOLUME直流电压控制,单端音量同桥接模式音量之差由SEDIFF电压控制,SEMAX电压控制桥接模式向单端模式转换时耳机的最大音量。渐变控制模式保证在正常工作和关断状态转换时输出变化的平滑过渡。MAY嘉泰姆
二.产品特点(Features)
MAY嘉泰姆


直流音量控制,步进2dB,-40dB到20dB MAY嘉泰姆
单端模式最大音量控制 MAY嘉泰姆
渐变模式 MAY嘉泰姆
为3Ω提供3W MAY嘉泰姆
立体声输入 MAY嘉泰姆
全差分输入级 MAY嘉泰姆
工作电压=2.0-6.0V MAY嘉泰姆
Po@VIN@THD@f@RL=3.0@5.5@10.0@1.0@3 (W@V@%@KHz@Ohms) MAY嘉泰姆
PSRR=-70dB@217Hz MAY嘉泰姆
输出通道数=2 MAY嘉泰姆
封装形式: TSSOP-24/PP MAY嘉泰姆
三,应用范围 (Applications)MAY嘉泰姆
笔记本电脑 MAY嘉泰姆
LCD显示器 MAY嘉泰姆
掌上电脑MAY嘉泰姆
四.下载产品资料PDF文档
MAY嘉泰姆


需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!MAY嘉泰姆

 QQ截图20160419174301.jpgMAY嘉泰姆

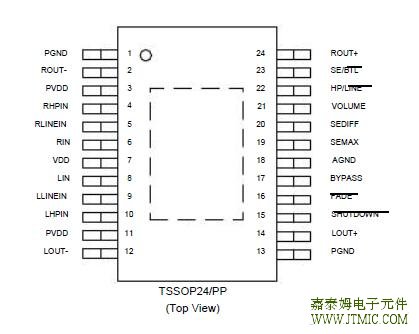

五,产品封装图 (Package)MAY嘉泰姆


image.pngMAY嘉泰姆

六.电路原理图MAY嘉泰姆

blob.png     MAY嘉泰姆

​七,功能概述MAY嘉泰姆


项目MAY嘉泰姆

符号MAY嘉泰姆

MAY嘉泰姆

单位MAY嘉泰姆

工作电压MAY嘉泰姆

VDDMAY嘉泰姆

-0.3—6.0MAY嘉泰姆

VMAY嘉泰姆

输入电压MAY嘉泰姆

VINMAY嘉泰姆

-0.3—VDD+0.3MAY嘉泰姆

VMAY嘉泰姆

工作温度MAY嘉泰姆

TAMAY嘉泰姆

-40—85MAY嘉泰姆

MAY嘉泰姆

贮存温度MAY嘉泰姆

Tst gMAY嘉泰姆

-65—150MAY嘉泰姆

MAY嘉泰姆

结点温度MAY嘉泰姆

MAY嘉泰姆

-45—150MAY嘉泰姆

MAY嘉泰姆

ESD 参数MAY嘉泰姆

MAY嘉泰姆

2000MAY嘉泰姆

VMAY嘉泰姆

八,相关产品MAY嘉泰姆


产品名称MAY嘉泰姆

工作电压(V)MAY嘉泰姆

Po@VIN@THD@f@RLMAY嘉泰姆

(W@V@%@KHz@Ohms)MAY嘉泰姆

PSRR(dB@217Hz)MAY嘉泰姆

输出通道数MAY嘉泰姆

封装形式MAY嘉泰姆

CXAB4118MAY嘉泰姆

2.2-5.0MAY嘉泰姆

0.15@5.0@1.0@1.0@16MAY嘉泰姆

-60MAY嘉泰姆

2MAY嘉泰姆

MSOP-10MAY嘉泰姆

CXAB4119MAY嘉泰姆

2.0-6.0MAY嘉泰姆

3.0@5.0@10.0@1.0@3MAY嘉泰姆

-85MAY嘉泰姆

1MAY嘉泰姆

SOP-8MAY嘉泰姆

CXAB4120MAY嘉泰姆

2.0-6.0MAY嘉泰姆

3.0@5.5@10.0@1.0@3MAY嘉泰姆

-70MAY嘉泰姆

2MAY嘉泰姆

TSSOP-24MAY嘉泰姆

CXAB4121MAY嘉泰姆

2.0-6.0MAY嘉泰姆

2.5@5.0@1.0@1.0@3MAY嘉泰姆

-67MAY嘉泰姆

2MAY嘉泰姆

SOP-16MAY嘉泰姆

CXAB4122MAY嘉泰姆

2.6-6.0MAY嘉泰姆

1.0@5.0@1.0@1.0@8MAY嘉泰姆

-62MAY嘉泰姆

1MAY嘉泰姆

MSOP-8MAY嘉泰姆
