CXLB74121是一款新构架的单片移动电源管理芯片，采用充放端口共用的先进专利技术，以及同步整流技术，外围元件少，性能优秀，可以组建出良好的1A-in/1A-out 、单/双LED 指示的移动电源
◆充电、放电可共用一个端口，智能识别充电输入/带载输出；
◆内置最大1A 线性充电模式，充电电流外部可调；
◆涓流/恒流/恒压三段式充电，浮充截止电压4.20V（典型值），支持对0V 电池充电；
◆内置充电能根据温升自动降低充电电流，130 度开始下降，最低可降至0；
◆充电输入端有防反灌功能，不需要防反灌二极管；
◆升压使用同步整流电路，最高效率可达91%，发热低，固定5.10V（典型值）输出，不需要外部电阻设置；
◆升压输出电流1.0A(BTP=3.6V);具有恒功率输出功能，有完整的过流，短路保护,内置温度保护，过温自动停止升压;
◆负载插入自动启动升压，负载移除自动休眠；
◆电池低压提醒功能；
◆支持单灯或者双灯充电与放电指示；
◆ 4KV ESD；
◆固定开关频率1MHZ；
◆电池过充、过放保护；
-
[ CXLB74121 ]
目录
7.相关产品
产品概述 返回TOP
CXLB74121 是一款新构架的单片移动电源管理芯片，采用充放端口共用的先进专利技术，以及同步整流技术，外围元件少，性能优秀，可以组建出良好的1A-in/1A-out 、单/双LED 指示的移动电源
产品特点 返回TOP
◆充电、放电可共用一个端口，智能识别充电输入/带载输出；
◆内置最大1A 线性充电模式，充电电流外部可调；
◆涓流/恒流/恒压三段式充电，浮充截止电压4.20V（典型值），支持对0V 电池充电；
◆内置充电能根据温升自动降低充电电流，130 度开始下降，最低可降至0；
◆充电输入端有防反灌功能，不需要防反灌二极管；
◆升压使用同步整流电路，最高效率可达91%，发热低，固定5.10V（典型值）输出，不需要外部电阻设置；
◆升压输出电流1.0A(BTP=3.6V);具有恒功率输出功能，有完整的过流，短路保护,内置温度保护，过温自动停止升压;
◆负载插入自动启动升压，负载移除自动休眠；
◆电池低压提醒功能；
◆支持单灯或者双灯充电与放电指示；
◆ 4KV ESD；
◆固定开关频率1MHZ；
◆电池过充、过放保护；
◆ ESOP8 封装；
应用范围 返回TOP
◆ 移动电源
◆ LED 照明系统
◆ 玩具
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

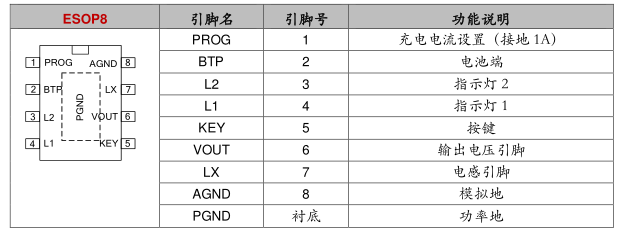

产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品......
|
移动电源SOC |
||||||||
|
型号 |
封装 |
锂电池类型 |
充电电流 |
放电模式 |
放电电流 |
放电电压 |
电量指示LED |
待机电流 |
|
ESOP8 |
4.20/4.30/4.35/4.4V |
2.1A |
恒压/恒流 |
2.1A |
5.1V |
3~4 |
20uA |
|
|
ESOP8 |
4.20V |
2.1A |
恒压/恒流 |
2.1A |
5.1V |
1/2/3/4 |
50uA |
|
|
ESOP8 |
4.20/4.30/4.35/4.4V |
1A |
恒压/恒流 |
1A |
5.1V |
1/2/3/4 |
30uA |
|
|
ESOP8 |
4.20v |
1A |
恒功率 |
1A |
5.1V |
4 |
160uA |
|
|
SOT23-6 |
4.20V |
0.7A |
恒功率 |
0.7A |
5.1V |
1 |
30uA |
|
|
SOP8 |
4.20V |
0.8A |
恒功率 |
0.8A |
5.1V |
1~2 |
30uA |
|
|
ESOP8 |
4.20V |
1A |
恒功率 |
1A |
5.1V |
1~2 |
40uA |
|
|
SOP16 |
4.20V |
1A |
恒功率 |
1.3A |
5.1V |
4 |
50uA |
|
|
SOT23-6 |
4.20V |
0.5A |
恒功率 |
0.35A |
5.1V |
1 |
30uA |
|
|
HMSOP16 |
4.20/4.35V |
1A |
恒功率 |
1A |
5.1V |
4 |
40uA |
|
|
SOP16 |
4.20V |
1A |
恒功率 |
2A |
5.1V |
4 |
50uA |
|
|
ESOP8 |
4.20V |
1A |
恒功率 |
2A |
Adj |
1 |
50uA |
|
|
SOP16 |
4.20V |
1A |
恒功率 |
2A |
Adj |
4 |
50uA |
|
|
SOP16 |
4.20/4.35V |
1A |
恒功率 |
1A |
5.1V |
4 |
40uA |
|
