首页 > 产品中心 > 音频放大IC > 运算放大器 >CXOA4212两个独立的高增益内部频率补偿的双运算放大器电源电压范围很宽的单电源使用用于双电源工作模式直流电压增益高低输入失调电压和失调电流
CXOA4212两个独立的高增益内部频率补偿的双运算放大器电源电压范围很宽的单电源使用用于双电源工作模式直流电压增益高低输入失调电压和失调电流
0

CXOA4212内部包括有两个独立的、高增益、内部频率补偿的双运算放大器,适合于 电源电压范围很宽的单电源使用,也适用于 双电源工作模式,在推荐的工作条件下,电 源电流与电源电压无关。它的使用范围包括 传感放大器、直流增益模块和其他所有可用 单电源供电的使用运算放大器的场合
1.)内部频率补偿
2.)低输入偏流
3.)直流电压增益高(约 100dB)
4.)单位增益频带宽(约 1M
5.)低输入失调电压和失调电流
6.)共模输入电压范围宽,包括接地
7.)差模输入电压范围宽,等于电源电压范围

CXOA4212两个独立的高增益内部频率补偿的双运算放大器电源电压范围很宽的单电源使用用于双电源工作模式直流电压增益高低输入失调电压和失调电流
产品手册
样品申请

样品申请

产品简介

目录QFb嘉泰姆

1.产品概述                       2.产品特点QFb嘉泰姆
3.应用范围                       4.下载产品资料PDF文档 QFb嘉泰姆
5.产品封装图                     6.电路原理图                   QFb嘉泰姆
7.功能概述                        8.相关产品
QFb嘉泰姆

一,产品概述(General Description)     QFb嘉泰姆


         CXOA4212内部包括有两个独立的、高增益、内部频率补偿的双运算放大器,适合于 电源电压范围很宽的单电源使用,也适用于 双电源工作模式,在推荐的工作条件下,电 源电流与电源电压无关。它的使用范围包括 传感放大器、直流增益模块和其他所有可用 单电源供电的使用运算放大器的场合。CXOA4212 采用SOP8/DIP8 封装形式。QFb嘉泰姆
二.产品特点(Features)
QFb嘉泰姆


1.)内部频率补偿QFb嘉泰姆
2.)低输入偏流QFb嘉泰姆
3.)直流电压增益高(约 100dB)QFb嘉泰姆
4.)单位增益频带宽(约 1MQFb嘉泰姆
5.)低输入失调电压和失调电流QFb嘉泰姆
6.)共模输入电压范围宽,包括接地QFb嘉泰姆
7.)差模输入电压范围宽,等于电源电压范围QFb嘉泰姆
三,应用范围 (Applications)QFb嘉泰姆
四.下载产品资料PDF文档
QFb嘉泰姆


需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!QFb嘉泰姆

 QQ截图20160419174301.jpgQFb嘉泰姆

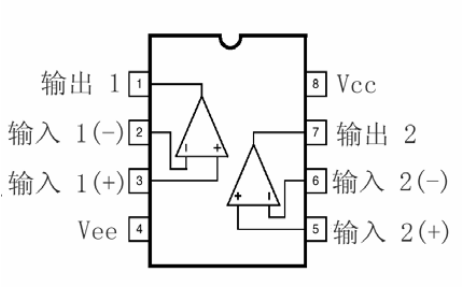

五,产品封装图 (Package)QFb嘉泰姆


image.pngQFb嘉泰姆

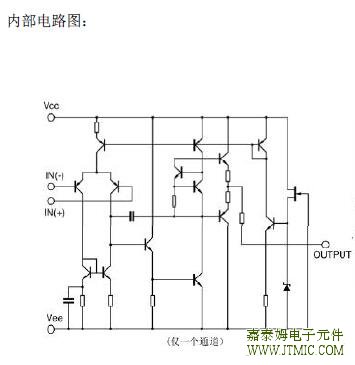

六.电路原理图QFb嘉泰姆


image.pngQFb嘉泰姆
七,功能概述QFb嘉泰姆


引出端功能符号:QFb嘉泰姆

引出端序号QFb嘉泰姆

功 能QFb嘉泰姆

符 号QFb嘉泰姆

引出端序号QFb嘉泰姆

功 能QFb嘉泰姆

符 号QFb嘉泰姆

1QFb嘉泰姆

输出 1QFb嘉泰姆

OUT 1QFb嘉泰姆

5QFb嘉泰姆

输入 2(+)QFb嘉泰姆

IN 2(+)QFb嘉泰姆

2QFb嘉泰姆

输入 1(-)QFb嘉泰姆

IN 1(-)QFb嘉泰姆

6QFb嘉泰姆

输入 2(-)QFb嘉泰姆

IN 2(-)QFb嘉泰姆

3QFb嘉泰姆

输入 1(+)QFb嘉泰姆

IN 1(+)QFb嘉泰姆

7QFb嘉泰姆

输出 2QFb嘉泰姆

OUT 2QFb嘉泰姆

4QFb嘉泰姆

VeeQFb嘉泰姆

VeeQFb嘉泰姆

8QFb嘉泰姆

电源电压QFb嘉泰姆

VccQFb嘉泰姆

参 数 名 称QFb嘉泰姆

符 号QFb嘉泰姆

数 值QFb嘉泰姆

单 位QFb嘉泰姆

电源电压QFb嘉泰姆

VccQFb嘉泰姆

±22QFb嘉泰姆

VQFb嘉泰姆

差动输入电压QFb嘉泰姆

VI(DIFF)QFb嘉泰姆

±18QFb嘉泰姆

VQFb嘉泰姆

输入电压QFb嘉泰姆

VIQFb嘉泰姆

±15QFb嘉泰姆

VQFb嘉泰姆

工作环境温度范围QFb嘉泰姆

TambQFb嘉泰姆

0~+70QFb嘉泰姆

QFb嘉泰姆

贮存温度范围QFb嘉泰姆

TstgQFb嘉泰姆

-65~+150QFb嘉泰姆

QFb嘉泰姆

八,相关产品                 更多同类产品......QFb嘉泰姆


运放IC
型号 工作电压 电源电流 静态电流 输入失调电压 电压增益 共模抑制比 电源电压抑制比 封装
CXOA4210 24V或±12V 2mA 10mA/-12mA 7mV 25 V/mV 65dB 65dB SOT-25
CXOA4211 32V或±16V 2mA 10mA/-12mA 7mV 32 V/mV 65dB 65dB SOP8/DIP8
CXOA4212 24V或±12V 3.5mA 30mA/-50mA 2mV 100dB 90dB 90dB SOP8/DIP8
CXOA4213 24V或±12V 1.5mA 40mA/-20mA 2mV 100 V/mV  80dB 100dB SOP14/DIP14
低压低功耗运放IC
型号 工作电压 电源电流 静态电流 输入失调电压 电压增益 共模抑制比 电源电压抑制比 封装
CXOA4214 2.7V-5.5V 50uA 23mA 1.7mV 90dB 88dB 92dB SOT-25
CXOA4215 2.1V-5.5V 42uA 23mA 0.8mV 90dB 88dB 92dB SOT-25
CXOA4216 2.7V-5.5V 100uA 23mA 1.7mV 90dB 88dB 92dB SOP8
CXOA4217 2.7V-5.5V 200uA 23mA 1.7mV  90dB 88dB 92dB SOP14
