一,产品概述(General Description)         wl3嘉泰姆

          CX1A345限幅放大器功能如同数据量化器，该放大器可以接受较宽的输入电压范围，提供TTL/CMOS输出电压。CX1A345内部集成了功率检测器，CMOS/TTL信号丢失(LOS)输出用于指示输入功率是否跌落到可编程门限值以下。wl3嘉泰姆
静噪功能在LOS状态下使数据输出保持在静态电平。SW脚可控制此时静态电平的高低状态。CX1A345工作于+5.0V 或+3.3V单电源，工作温度范围-40℃至+85℃，可提供16脚TSSOP封装。wl3嘉泰姆
         CXOA4201(单通道)是低成本，轨到轨输入/输出，电压反馈放大器。它提供了宽的共模输入电压范围及输出电压摆幅，其最低工作电压为2.7V，最高工作电压为5.0V。其温度范围超出工业标准：-40℃ 到 +125℃。CXOA4201能以450μA/通道的低消耗电流提供高达1.43M Hz的带宽。其极低的偏置电流(0.5pA），使它非常适合用在积分器、光电二极管放大器及压电式敏感器等。轨到轨输入/输出的特性是设计专用集成电路的理想选择。 CXOA4201可应用于多个领域，如安全设备的监控、便携式设备、电池供电设备、信号处理、以及以低电源供电系统中传感器信号的处理等。wl3嘉泰姆
         CXOA4202(单通道)是低成本，轨到轨输入/输出，电压反馈放大器。它提供了宽的共模输入电压范围及输出电压摆幅，其最低工作电压为2.1V，最高工作电压为5.5V。其温度范围超出工业标准：-40℃ 到 +125℃。CXOA4202能以42μA/通道的低消耗电流提供高达1.1M Hz的带宽。其极低的偏置电流(0.5pA），使它非常适合用在积分器、光电二极管放大器及压电式敏感器等。轨到轨输入/输出的特性是设计专用集成电路的理想选择。 CXOA4202可应用于多个领域，如安全设备的监控、便携式设备、电池供电设备、信号处理、以及以低电源供电系统中传感器信号的处理等。wl3嘉泰姆
二.产品特点(Features)wl3嘉泰姆

高灵敏度 wl3嘉泰姆
宽带宽 wl3嘉泰姆
TTL/CMOS输出 wl3嘉泰姆
可编程信号丢失检测 wl3嘉泰姆
可控制的静噪数据输出电平高低 wl3嘉泰姆
3.3V、5V兼容 wl3嘉泰姆
工作电压=3.3V 或 5Vwl3嘉泰姆
基本特性描述： 用于PDH光纤接收机系统的高增益限幅放大器，提供TTL/CMOS输出电压 wl3嘉泰姆
封装形式: TSSOP-16wl3嘉泰姆
三,应用范围 (Applications)wl3嘉泰姆

2Mbps-200Mbps PDH wl3嘉泰姆
ASIC 输入或输出放大器 wl3嘉泰姆

 音频输出 wl3嘉泰姆

 手持设备 wl3嘉泰姆

 移动电话 wl3嘉泰姆

 笔记本电脑wl3嘉泰姆
 PCMCIA 卡 wl3嘉泰姆

 电池供电设备wl3嘉泰姆
四.下载产品资料PDF文档 wl3嘉泰姆

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！wl3嘉泰姆

 wl3嘉泰姆

五,产品封装图 (Package)wl3嘉泰姆

wl3嘉泰姆
wl3嘉泰姆

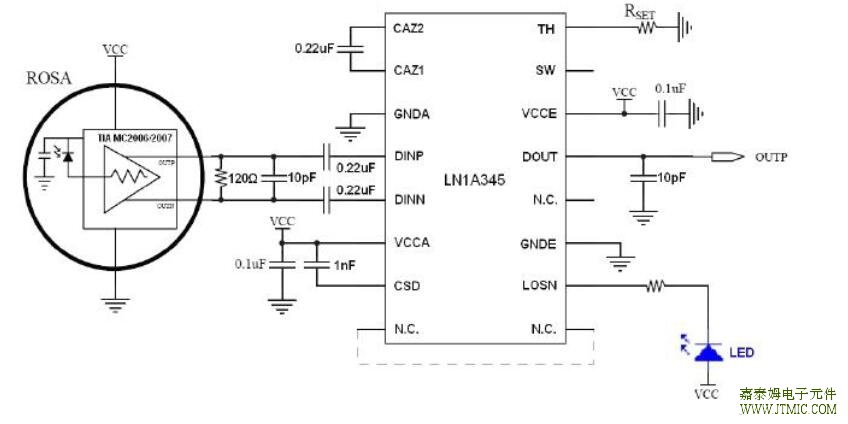

六.电路原理图wl3嘉泰姆

wl3嘉泰姆
wl3嘉泰姆

七,功能概述wl3嘉泰姆

CX1A345由增益级、失调校准、功率检测器、LOS指示器和TTL/CMOS输出缓冲器组成。wl3嘉泰姆

数据输入wl3嘉泰姆
数据输入端的单端输入阻抗为4kΩ，由内部提供直流偏置。需通过外部电容交流耦合数据信号。一般应用中，wl3嘉泰姆
输入耦合电容Cin为0.22uF,进一步加大Cin和CAZ，可使得JTML1A345工作在极低频率下。 wl3嘉泰姆
增益级和失调校准wl3嘉泰姆
该限幅放大器提供近74dB (RTH = 100Ω)的增益。这个较大的增益使放大器易受信号通道直流失调的影响。为了校准直wl3嘉泰姆
流失调，该放大器引入了一个内部反馈回路，通过修正直流失调，限幅放大器大大提高了接收灵敏度和功率检测器精度。wl3嘉泰姆
外部自动归零电容(CAZ)，确定直流失调校准回路的时间常数。CAZ = 0.22μF (推荐值) 时，信号通道-3dB截止频率典wl3嘉泰姆
型值为0.4kHz。wl3嘉泰姆
功率检测器和 LOS 指示器wl3嘉泰姆
 外部电阻RTH设置第一级限幅放大器的增益。该增益设置功率检测器判断发生LOS情况的门限。功率检测是通过数据信wl3嘉泰姆
号的整流和低通滤波实现的，整流、滤波后的信号再与编程门限电压进行比较。2dB滞回能够避免LOS输出在输入信号接近wl3嘉泰姆
门限时出现啁啾。 wl3嘉泰姆
TTL/CMOS 输出wl3嘉泰姆
 CX1A345采用 TTL/CMOS 输出，直接驱动 74AHCT00 门级电路。静噪时，其输出保持静态电平，并可由 SWwl3嘉泰姆
控制静态电平的高低。wl3嘉泰姆
 CMOS/TTL LOS 输出 wl3嘉泰姆
LOS 输出为CMOS/TTL兼容输出。该信号驱动LOS检测发光二极管。如不需要LOS输出，则该引脚可以悬空。wl3嘉泰姆
