首页 > 产品中心 > 音频放大IC > D类音频功放电路 >CXAR41224是单通道全差分输入全桥输出的D类功率放大器较高的电源抑制比5V工作电压时最大驱动功率为5.5W(2Ω,BTL负载,THD<10%)优异的全带宽EMI抑制能力
CXAR41224是单通道全差分输入全桥输出的D类功率放大器较高的电源抑制比5V工作电压时最大驱动功率为5.5W(2Ω,BTL负载,THD&lt;10%)优异的全带宽EMI抑制能力
0

CXAR41224是一款单通道全差分输入,全桥输出的D类功率放大器,具有较高的电源抑制比。5V工作电压时, 最大驱动功率为5.5W(2Ω,BTL负载,THD<10%)。CXAR41224采用SOP8和ESOP8封装,特别适合用于小音量、 小体重的便携系统中。可以通过控制进入休眠模式,从而减少功耗。内部具有过热自动关断保护机制,工作稳定,集成内部反馈,通过配置外围参数可以调整放大器的电压增益及最佳音质效果,方便应用,是您扩音器和USB低音炮完美的解决方案。 电源 5V,10%THD,2 欧姆喇叭,能实现 5.5W
电源 5V,10%THD,4 欧姆喇叭,能实现 3.5W
高电源抑制比,效率高达 90%
最大电压范围:2.0V-6.0V
优异的全带宽 EMI 抑制能力
无需滤波的 Class-D 结构
低静态电流:4.5mA(3.6V 电源、空载)

CXAR41224是单通道全差分输入全桥输出的D类功率放大器较高的电源抑制比5V工作电压时最大驱动功率为5.5W(2Ω,BTL负载,THD<10%)优异的全带宽EMI抑制能力
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     HaH嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)HaH嘉泰姆

5.产品封装       6.电路原理图  HaH嘉泰姆

7.相关产品HaH嘉泰姆

   产品概述 返回TOPHaH嘉泰姆


        CXAR41224是一款单通道全差分输入,全桥输出的D类功率放大器,具有较高的电源抑制比。5V工作电压时, 最大驱动功率为5.5W(2Ω,BTL负载,THD<10%)。CXAR41224采用SOP8和ESOP8封装,特别适合用于小音量、 小体重的便携系统中。可以通过控制进入休眠模式,从而减少功耗。内部具有过热自动关断保护机制,工作稳定,集成内部反馈,通过配置外围参数可以调整放大器的电压增益及最佳音质效果,方便应用,是您扩音器和USB低音炮完美的解决方案。

   产品特点 返回TOPHaH嘉泰姆


电源 5V,10%THD,2 欧姆喇叭,能实现 5.5WHaH嘉泰姆

电源 5V,10%THD,4 欧姆喇叭,能实现 3.5WHaH嘉泰姆

高电源抑制比,效率高达 90%HaH嘉泰姆

最大电压范围:2.0V-6.0VHaH嘉泰姆

优异的全带宽 EMI 抑制能力HaH嘉泰姆

无需滤波的 Class-D 结构HaH嘉泰姆

低静态电流:4.5mA(3.6V 电源、空载)HaH嘉泰姆

关闭电流小于 1uAHaH嘉泰姆

过流保护、过热保护、欠压保护HaH嘉泰姆

封装形式: ESOP8 或者 SOP8 无铅封装HaH嘉泰姆

   应用范围 返回TOPHaH嘉泰姆


扩音器HaH嘉泰姆

MP3/MP4HaH嘉泰姆

USB低音炮HaH嘉泰姆

GPSHaH嘉泰姆

笔记本、台式电脑HaH嘉泰姆

电子词典,游戏机HaH嘉泰姆

   技术规格书(产品PDF) 返回TOP HaH嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!HaH嘉泰姆

 QQ截图20160419174301.jpgHaH嘉泰姆

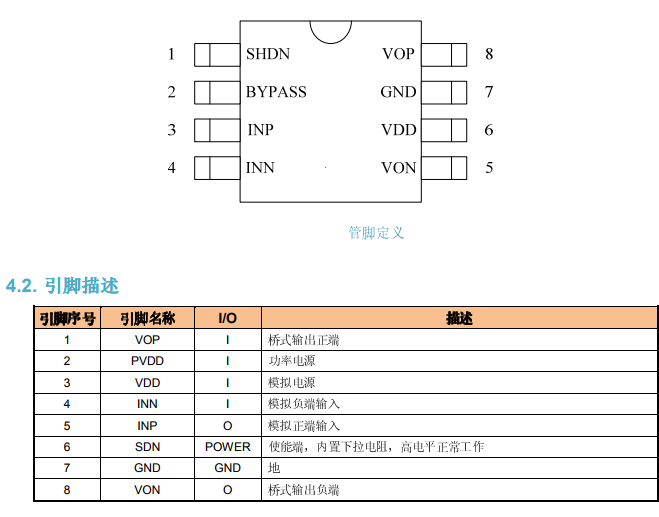

产品封装图 返回TOPHaH嘉泰姆


image.pngHaH嘉泰姆

电路原理图 返回TOPHaH嘉泰姆


image.pngHaH嘉泰姆

相关芯片选择指南 返回TOP                  更多同类产品......


运算/比较器HaH嘉泰姆

型号HaH嘉泰姆

工作电压HaH嘉泰姆

封装HaH嘉泰姆

说明HaH嘉泰姆

CXAR41214HaH嘉泰姆

2.7 V~5.5 VHaH嘉泰姆

SOP8HaH嘉泰姆

轨到轨运放芯片HaH嘉泰姆

CXAR41215HaH嘉泰姆

2.7 V~5.5 VHaH嘉泰姆

SOP8HaH嘉泰姆

高速CMOS轨到轨运放芯片HaH嘉泰姆

CXAR41216HaH嘉泰姆

2.2V-6.0VHaH嘉泰姆

ESOP8 SOP8HaH嘉泰姆

单通道D类音频功放HaH嘉泰姆

CXAR41217HaH嘉泰姆

2.5V-5.7VHaH嘉泰姆

ESOP8HaH嘉泰姆

3.2W 防失真、超低EMI单声道D类音频功放HaH嘉泰姆

CXAR41218HaH嘉泰姆

5.5VHaH嘉泰姆

SOP16 HaH嘉泰姆

3W无滤波器D类立体声音频功放HaH嘉泰姆

CXAR41219HaH嘉泰姆

2.5V-5.7VHaH嘉泰姆

SOP16HaH嘉泰姆

3.2W防失真、超低EMI立体声D类音频功放HaH嘉泰姆

CXAR41220HaH嘉泰姆

2.5V-5.5VHaH嘉泰姆

SOP8HaH嘉泰姆

3W单通道D 类音频功放HaH嘉泰姆

CXAR41221HaH嘉泰姆

3.0—5.5VHaH嘉泰姆

SOP8HaH嘉泰姆

3W无滤波器D类立体声音频功放HaH嘉泰姆

CXAR41222HaH嘉泰姆

3.0V-5.5VHaH嘉泰姆

SOP8 HaH嘉泰姆

3W单通道D类音频功放HaH嘉泰姆

CXAR41223HaH嘉泰姆

2.2V-6.0VHaH嘉泰姆

ESOP8 SOP8HaH嘉泰姆

6W单通道D类音频功放HaH嘉泰姆

CXAR41224HaH嘉泰姆

2.0V-6.0VHaH嘉泰姆

ESOP8 SOP8HaH嘉泰姆

5.5W无滤波单通道D类音频功放HaH嘉泰姆

CXAR41225HaH嘉泰姆

2.2V-6VHaH嘉泰姆

TSSOP-20HaH嘉泰姆

3W带数字音量控制/防削顶超低EMI立体声D类音频功放HaH嘉泰姆

CXAR41226HaH嘉泰姆

2.2V-6VHaH嘉泰姆

SSOP-24、SOP-18、SOP-16HaH嘉泰姆

3W无滤波器直流音量控制D类立体声音频功放HaH嘉泰姆

CXAR41227HaH嘉泰姆

2.2V-6VHaH嘉泰姆

SSOP-24、SOP-18、SOP-16HaH嘉泰姆

3W无滤波器数字音量控制D类立体声音频功放HaH嘉泰姆

CXAR41228HaH嘉泰姆

2.2V-6VHaH嘉泰姆

SOP16HaH嘉泰姆

3W 防失真、超低 EMI 立体声D类音频功放HaH嘉泰姆

CXAR41229HaH嘉泰姆

2.2V-6VHaH嘉泰姆

SOP16HaH嘉泰姆

3W 防失真两种增益可调超低 EMI 立体声 D 类音频功放HaH嘉泰姆
