CXAB4118是一款立体声差分输入音频功率放大电路,适用于移动电话和其他内置扬声器的便携式音频设备。它能够为16Ω负载提供150mW功率的稳定输出。CXAB4118在关断时的工作电流小于100nA,可以为系统节省能量。同时通过外部电阻可设置功放的增益,方便使用。
150mW立体声输出
差分输入
关断电流小于0.1uA
内置“波波”声消除电路
宽输入电压范围:2.2V-5.0V
工作电压=2.2-5.0V
Po@VIN@THD@f@RL=0.15@5.0@1.0@1.0@16
(W@V@%@KHz@Ohms)
PSRR=-60dB@217Hz
输出通道数=2

CXAB4118立体声差分输入音频功率放大电路用于移动电话内置扬声器的便携式音频设备为16Ω负载提供150mW功率的稳定输出通过外部电阻可设置功放的增益150mW立体声输出差分输入
产品手册
样品申请

样品申请

产品简介

一,产品概述(General Description)    1Cm嘉泰姆


     CXAB4118是一款立体声差分输入音频功率放大电路,适用于移动电话和其他内置扬声器的便携式音频设备。它能够为16Ω负载提供150mW功率的稳定输出。CXAB4118在关断时的工作电流小于100nA,可以为系统节省能量。同时通过外部电阻可设置功放的增益,方便使用。CXAB4118采用小型的MSOP-10封装,便于高密度安装。1Cm嘉泰姆
二.产品特点(Features)
1Cm嘉泰姆


150mW立体声输出 1Cm嘉泰姆
差分输入 1Cm嘉泰姆
关断电流小于0.1uA 1Cm嘉泰姆
内置“波波”声消除电路 1Cm嘉泰姆
宽输入电压范围:2.2V-5.0V 1Cm嘉泰姆
工作电压=2.2-5.0V 1Cm嘉泰姆
Po@VIN@THD@f@RL=0.15@5.0@1.0@1.0@161Cm嘉泰姆
(W@V@%@KHz@Ohms) 1Cm嘉泰姆
PSRR=-60dB@217Hz 1Cm嘉泰姆
输出通道数=2 1Cm嘉泰姆
封装形式:MSOP-10 1Cm嘉泰姆
三,应用范围 (Applications)
1Cm嘉泰姆


移动电话 1Cm嘉泰姆
PDA 1Cm嘉泰姆
蓝牙耳机 1Cm嘉泰姆
四.下载产品资料PDF文档
1Cm嘉泰姆


需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!1Cm嘉泰姆

 QQ截图20160419174301.jpg1Cm嘉泰姆

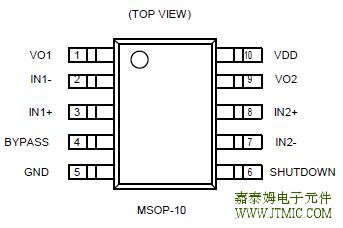

五,产品封装图 (Package)1Cm嘉泰姆


image.png1Cm嘉泰姆
六.电路原理图1Cm嘉泰姆


image.png1Cm嘉泰姆

七,功能概述1Cm嘉泰姆


增益电阻的选取CXAB4118 的增益电阻由客户自行选择,通常的增益:GAIN= - (Rf/Ri),通常 Ri 选取 5K-20K 的电阻。1Cm嘉泰姆
当 Rf>50K 时,建议采用金属膜电阻,这样得到更好的性能。同时为了防止系统的不稳定建议 Rf 并联一个1Cm嘉泰姆
电容 Cf,与 Rf 一起形成低通滤波网络,低通滤波器的截止频率为 fc=1/(2π RfCf)。1Cm嘉泰姆
假设 Rf=100K,Cf=5pF,fc 大约在 318KHz。1Cm嘉泰姆
输入 Ci 电容的选取1Cm嘉泰姆
输入电容 Ci 与输入电阻 Ri 形成一个高通滤波器。Fc(highpass)= fc=1/(2π RiCi)。Ci 的选取会直接影响低频1Cm嘉泰姆
信号的品质。1Cm嘉泰姆
假设 Ri=10K, 我们需要允许 20Hz 的低频进入放大器,则 Ci 要求大约 1uF。1Cm嘉泰姆
另外电容的寄生的 ESR 电阻对音频信号也会产生影响,建议采用低 ESR 电阻的陶瓷电容。1Cm嘉泰姆
电源耦合电容 C(s)1Cm嘉泰姆
为了使 CXAB4118 工作良好,通常在靠近 CXAB4118 的电源端口并联一个 0.1uF 陶瓷电容和 10uF 铝电解电容,1Cm嘉泰姆
滤去电源的高频噪声和低频噪声。1Cm嘉泰姆
BYPASS 电容 C(B)1Cm嘉泰姆
BYPASS 电路是通过内部的电阻分压网络来实现的,内部电阻设计为两个串联的 100K。通常了为得到好的1Cm嘉泰姆
工作特性,要求满足 CB*100K>RiCi。1Cm嘉泰姆
例如,Ri=10K,Ci=1uF,则 CB 取值最好大于 0.1uF,建议选取 1uF 以上。1Cm嘉泰姆
输出耦合电容 C(C)1Cm嘉泰姆
输出耦合电容的作用是隔离输出的直流,允许输出的交流进入负载。因此它与 RL 也形成了一个滤波网络。1Cm嘉泰姆
Fc=1/(2π RLCc)。从公式可以看出,Cc 的选取跟 RL 密切相关,不同的 RL 对应不同的 Cc。在功放应用中,1Cm嘉泰姆
同时需要遵循的原则是:CB*100K>RiCi>>RLCC。应用时需要注意!1Cm嘉泰姆
