   产品概述 返回TOPymE嘉泰姆

The CXLC8954 integrates with two high-performance stepup converter and two charge pump controllers for TFTLCD and Backlight applications. Both the two step-up regulators are a current-mode, fixed-frequency PWM switching regulator. The 1.0MHz switching frequency allows the usage of low-profile inductors and ceramic capacitors to minimize the thickness of LCD panel designs. The charge pump controllers provide regulated the gatedriver of TFT-LCD VGH and VGL supplies. The CXLC8954 is available in a tiny 3mm x 3mm 20-pin TQFN package (TQFN3x3-20).

   产品特点 返回TOPymE嘉泰姆

· 2.9V to 5.5V Input Supply Range ymE嘉泰姆

· Current Mode Step-up Regulator (LCD bias) ymE嘉泰姆

 - 1MHz Fixed Operating Frequency ymE嘉泰姆

 - Fast Transient Response ymE嘉泰姆

 - 18V/700mA ,1.5W Internal N-MOS ymE嘉泰姆

· Positive & Negative Charge Pump Driver for VGH, VGL ymE嘉泰姆

· Current Mode Step-up Regulator (LED BL) ymE嘉泰姆

 - 1MHz Fixed Operating Frequency ymE嘉泰姆

 - 0.2V Feedback Voltage ymE嘉泰姆

 - 18V/2A, 0.3W internal N-MOS ymE嘉泰姆

· Control Output for External P-MOS to Support ymE嘉泰姆

· Completely Disconnecting the Battery ymE嘉泰姆

· Adjustable Power Sequencing by External Capacitor ymE嘉泰姆

· Internal Soft-Start ymE嘉泰姆

· Multiple Overload Protection ymE嘉泰姆

· Thermal Shutdown ymE嘉泰姆

· Available in Small Package:TQFN3x3-20ymE嘉泰姆

   应用范围 返回TOPymE嘉泰姆

· Tablet PCymE嘉泰姆

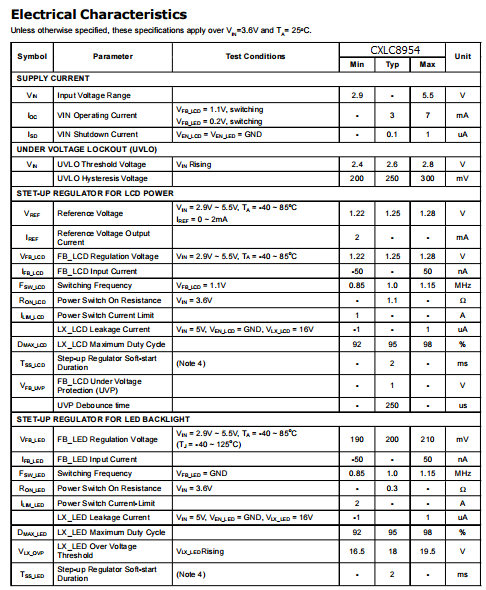

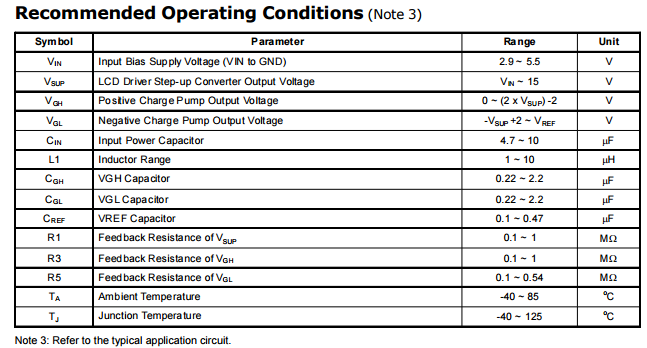

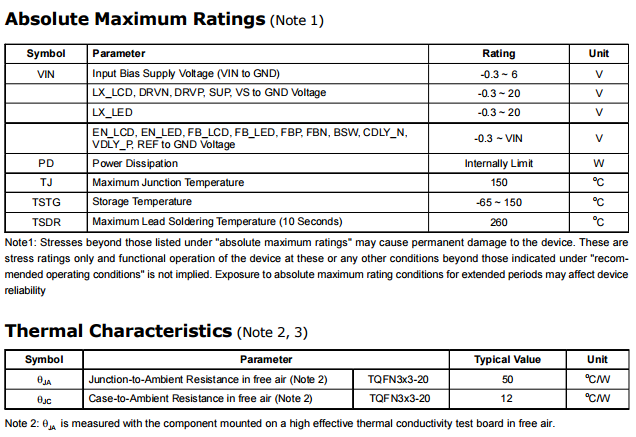

   技术规格书（产品PDF) 返回TOP ymE嘉泰姆

     需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！ymE嘉泰姆

 ymE嘉泰姆

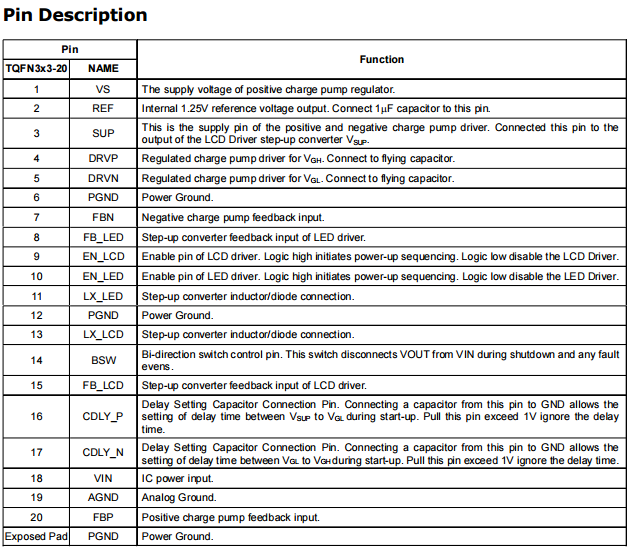

产品封装图 返回TOPymE嘉泰姆

ymE嘉泰姆
ymE嘉泰姆

电路原理图 返回TOPymE嘉泰姆

ymE嘉泰姆
ymE嘉泰姆
