CXLC8LT128P是一款8位微控制器。包含8位MCU内核、OTP-ROM、SRAM、TIMER、GPIO、触摸传感器、LCD输出驱动模块和双通道音频发生器。同时提供中断和唤醒功能。
-
[ CXLC8LT128P ]
|

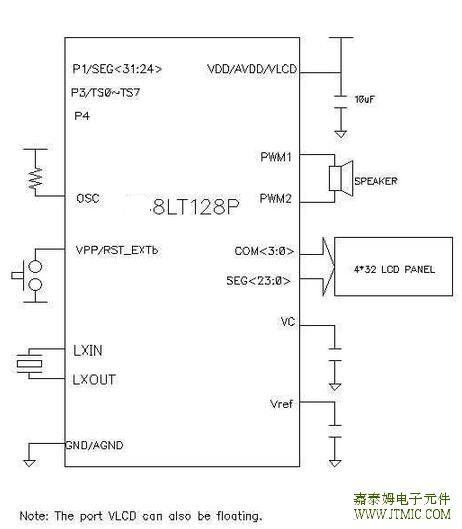

1.概述: CXLC8LT128P是一款8位微控制器。包含8位MCU内核、OTP-ROM、SRAM、TIMER、GPIO、触摸传感器、LCD输出驱动模块和双通道音频发生器。同时提供中断和唤醒功能。 2.特性简介: 1）微控制器特性简介 工作电压: 2.4V~5.5V. 最高工作频率：4MHz. 内置4K*14位的一次可编程OTP ROM 内置144*8位的SRAM. 具有3组双向I/O口: － P1.0~P1.7：通用双向I/O口。同时复用作LCD SEGMENT输出口 － P3.0~P3.7：通用双向I/O口，带内部上拉电阻。同时复用作触摸输入口 － P4.0~P4.7：通用双向I/O口，带内部上拉电阻，具有唤醒和外部中断功能 支持8级堆栈 时钟源 －外部32768Hz晶体振荡器—XTAL －外部RC振荡器（外接振荡电阻）—HRC（最高4MHz） －内部RC振荡器（内置振荡电阻）—LRC（振荡频率1.6MHz） 振荡器工作模式 － RC振荡器单独工作—RC-ONLY －晶体振荡器单独工作—XTAL-ONLY － RC振荡器和晶体振荡器同时工作—RC+XTAL 8位TCC定时器，具有溢出中断功能 8位RTC定时器，具有溢出中断功能 16位触摸计数器TIMER1，具有溢出中断和唤醒功能 自带内置独立RC振荡器的看门狗定时器（WDT） 内置８位预分频器，可用于WDT或TCC 6 个中断源 － RTC定时器溢出中断 － TCC定时器溢出中断 －触摸计数器TIMER1溢出中断 －触摸采样完成中断 － P4.0 外部中断 － P4.1 外部中断 内置上电复位(POR) 内置振荡器起振定时器（OST） 2）LCD模块特性简介 LCD面板电压：3V 2种驱动模式: 1/2 偏压1/3占空比，或1/3 偏压1/4 占空比 最大128点显示点数（4COM*32SEG） 其中8个共享端口P1.0~P1.7/SEG<24>~SEG<31>可复用作双向通用I/O口 3）触摸传感器模块功能 8 个触摸端口 (P3.0~P3.7/TS0~TS7)，可复用作双向通用I/O口 触摸传感器模块的时钟源可选择晶体振荡器或RC振荡器 16位触摸计数器TIMER1，具有溢出中断功能和唤醒功能 触摸采样完成后，可产生中断功能和唤醒功能 可通过软件控制2.3V LDO输出的开启和关闭 (当LDO被关闭时，参考电压Vref选用VDD，直接将PAD Vref 与VDD短路) 4）音频发生器 PWM驱动电流： 20mA / 40mA / 80mA / 160mA 时钟源 : RC 振荡器 －内置1.6MHz RC 振荡器 －外置RC振荡器，建议频率 2MHz 或 4MHz 5）系统模式当RC振荡器和晶体振荡器同时工作时，系统支持4种工作模式： — 正常模式：MCU工作，RC振荡器开启，晶体振荡器开启或关闭 — 低速模式：MCU工作，RC振荡器关闭，晶体振荡器开启 — 空闲模式：MCU休眠，RC振荡器关闭，晶体振荡器开启 — 睡眠模式：MCU休眠，RC振荡器，晶体振荡器都关闭 当只有晶体振荡器工作时，系统支持3种工作模式： — 低速模式：MCU工作，晶体振荡器开启 — 空闲模式：MCU休眠，晶体振荡器开启 — 睡眠模式：MCU休眠，晶体振荡器关闭 当只有RC振荡器工作时，系统支持3种工作模式： — 正常模式：MCU工作，RC振荡器开启 — 空闲模式：MCU休眠，RC振荡器开启 — 睡眠模式：MCU休眠，RC振荡器关闭
|
| 4/8位LCD系列 | |||||||
| Part No. | Voltage | ROM | RAM | I/O | FRAQ. | LCD | Package |
| CXLC4L048 | 1.2~2.2 | 2K MASK | 32x4Bit | 5 | 32KHz~1MHz | 48 | DICE |
| CXLC8L048 | 1.2~3.5 | 1K MASK | 48x8Bit | 8 | 32KHz~500kHz | 48 | DICE |
| CXLC8L049 | 1.2~2.2 | 2K MASK | 80x8Bit | 13 | 32KHz~500kHz | 76 | DICE |
| CXLC8L050 | 1.2~3.5 | 2K MASK | 32x4Bit | 12 | 32KHz~500kHz | 96 | DICE |
| CXLC8LD128 | 1.2~2.2 | 4K MASK | 144x8Bit | 20 | 32KHz~1.5MHz | 128 | DICE |
| CXLC8L128S | 2.4~5.5 | 4K MASK | 144x8Bit | 17 | 32KHz~1MHz | 128 | DICE |
| CXLC8L128H | 2.4~5.5 | 4K MASK | 144x8Bit | 9 | 32KHz~1MHz | 128 | DICE |
| CXLC8LP128 | 2.4~5.5 | 4K OTP | 144x8Bit | 9 | 32KHz~10MHz | 128 | DICE |
| CXLC8LP129B | 2.4~5.5 | 4K OTP | 144x8Bit | 30 | 32KHz~8MHz | 128 | DICE |
| CXLC8LT128P | 2.4~5.5 | 4K OTP | 144x8Bit | 24 | 32KHz~4MHz | 128 | DICE LQFP64 SOP28 QFP44 |
| CXLC8L280B | 2.4~5.5 | 11K MASK | 144x8Bit | 16 | 32KHz~4MHz | 280 | DICE |
| CXLC8LT0481 | 2.4~5.5 | 2K MASK | 80x8Bit | 25 | 32KHz~2MHz | 48 | DICE |
