• [ CXLE8302 ]

样品申请

                          目录4Wo嘉泰姆

   1.产品概述      2.产品特点      3.应用范围     4.技术规格书下载（PDF文档）4Wo嘉泰姆

   5.产品封装      6.电路原理图     7.相关产品4Wo嘉泰姆

一.产品概述4Wo嘉泰姆

    CXLE8302是采用电流模式 PWM 控制方式的功率开关芯片，集成高压启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方案。芯片应用于BUCK系统方案，支持12V/18V输出电压，很方便的应用 于小家电产品领域。并提供了过温、过流、过压、欠压等完善的保护功能，保证了系统的可靠性。4Wo嘉泰姆

二.产品特点4Wo嘉泰姆

  拓扑结构支持：低成本BUCK、 BUCK-BOOST等方案4Wo嘉泰姆

  采用700V单芯片集成工艺4Wo嘉泰姆

  85Vac~265Vac宽电压输入4Wo嘉泰姆

  待机功耗小于120mW@220Vac4Wo嘉泰姆

  集成高压启动电路4Wo嘉泰姆

  集成高压功率开关4Wo嘉泰姆

  60KHz固定开关频率4Wo嘉泰姆

  内置抖频技术，提升EMC性能4Wo嘉泰姆

  电流模式PWM控制方式4Wo嘉泰姆

  内置过温、过流、过压、欠压等保护功能4Wo嘉泰姆

  内置软启动4Wo嘉泰姆

  内置智能软驱动技术(提高EMC性能）4Wo嘉泰姆

  封装形式：SOP84Wo嘉泰姆

三.应用范围4Wo嘉泰姆

  电磁炉、电饭煲、电压力锅等 小家电产品电源  4Wo嘉泰姆

四.技术规格书（产品PDF)4Wo嘉泰姆

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！4Wo嘉泰姆

 4Wo嘉泰姆

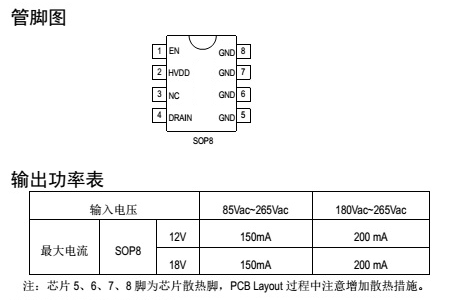

五.产品封装图4Wo嘉泰姆

  4Wo嘉泰姆

六.电路原理图4Wo嘉泰姆

   4Wo嘉泰姆

七.相关芯片选择指南       更多同类产品........4Wo嘉泰姆
