首页 > 产品中心 > LED驱动电路 > 非隔离LED驱动IC > 非隔离低PF >CXLE8395A CXLE8395B CXLE8395C非隔离高精度降压型LED恒流驱动芯片电感电流临界连续模式多重保护功能短路欠压保护芯片温度过热调节功能
CXLE8395A CXLE8395B CXLE8395C非隔离高精度降压型LED恒流驱动芯片电感电流临界连续模式多重保护功能短路欠压保护芯片温度过热调节功能
2

CXLE8395A CXLE8395B CXLE8395C是一款高精度降压型的 LED 恒流驱动芯 片。芯片工作在电感电流临界连续模式，适用于 85Vac~265Vac 全范围输入电压的非隔离降压型 LED 恒流电源。 CXLE8395A CXLE8395B CXLE8395C芯片内部集成 500V 功率开关，采用专利 的退磁检测技术和高压供电技术，无需辅助绕组的 检测和供电，使其外围器件更简单，节约了系统的 成本和体积
CXLE8395A 芯片带有高精度的电流采样电路，同时采 用了专利的恒流控制技术，实现高精度的 LED 恒流 输出和优异的线电压调整率。芯片工作在电感电流 临界模式，输出电流不随电感量和 LED 工作电压的 变化而变化，实现优异的负载调整率。
CXLE8395A CXLE8395B CXLE8395C具有多重保护功能，包括 LED 短路保护， 欠压保护，芯片温度过热调节功能等。

CXLE8395A CXLE8395B CXLE8395C非隔离高精度降压型LED恒流驱动芯片电感电流临界连续模式多重保护功能短路欠压保护芯片温度过热调节功能
产品手册
样品申请

样品申请

产品简介

目录

   产品概述 返回TOPA3T嘉泰姆

CXLE8395A CXLE8395B CXLE8395C是一款高精度降压型的 LED 恒流驱动芯 片。芯片工作在电感电流临界连续模式，适用于 85Vac~265Vac 全范围输入电压的非隔离降压型 LED 恒流电源。 CXLE8395A CXLE8395B CXLE8395C芯片内部集成 500V 功率开关，采用专利 的退磁检测技术和高压供电技术，无需辅助绕组的 检测和供电，使其外围器件更简单，节约了系统的 成本和体积。 CXLE8395A 芯片带有高精度的电流采样电路，同时采 用了专利的恒流控制技术，实现高精度的 LED 恒流 输出和优异的线电压调整率。芯片工作在电感电流 临界模式，输出电流不随电感量和 LED 工作电压的 变化而变化，实现优异的负载调整率。 CXLE8395A CXLE8395B CXLE8395C具有多重保护功能，包括 LED 短路保护， 欠压保护，芯片温度过热调节功能等。 CXLE8395A CXLE8395B CXLE8395C采用 SOT23-3 封装

   产品特点 返回TOPA3T嘉泰姆

 采用 SOT23-3 封装 A3T嘉泰姆

 内部集成 500V 功率管 A3T嘉泰姆

 集成高压供电功能 A3T嘉泰姆

 电感电流临界连续模式 A3T嘉泰姆

 无需辅助绕组检测和供电 A3T嘉泰姆

宽电压输入电压 A3T嘉泰姆

 ±5% LED 输出电流精度 A3T嘉泰姆

 LED 短路保护 A3T嘉泰姆

 芯片供电欠压保护 A3T嘉泰姆

 过热调节功能A3T嘉泰姆

   应用范围 返回TOPA3T嘉泰姆

 LED 蜡烛灯 A3T嘉泰姆

 LED 球泡灯 A3T嘉泰姆

 其它 LED 照明A3T嘉泰姆

   技术规格书（产品PDF) 返回TOP A3T嘉泰姆

     需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！A3T嘉泰姆

 QQ截图20160419174301.jpgA3T嘉泰姆

产品封装图 返回TOPA3T嘉泰姆

blob.pngA3T嘉泰姆

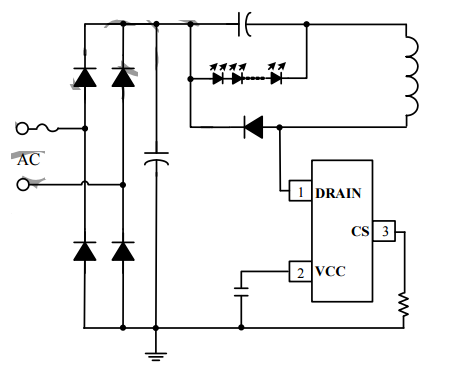

电路原理图 返回TOPA3T嘉泰姆

blob.pngA3T嘉泰姆

相关芯片选择指南 返回TOP                     更多的同类产品.....

AC/DC非隔离低PF
Part PF Internal MOS Internal MOS Open circuit Iout@Vo=72V（mA) Iout@Vo=36V（mA) Package
number   Rdson（Ω） BVDSS（V） protection (Vin=176V-265V) (Vin=176V-265V)
CXLE8393A 0.5 30 500 - <75 - CPC4
CXLE8393B 0.5 18 500 - <105 - CPC4
CXLE8393CC 0.5 12 500 - <155 - CPC4
CXLE8394A 0.5 30 500 - <80 - TO92
CXLE8394B 0.5 18 500 - <110 - TO92
CXLE8394C 0.5 12 500 - <160 - TO92
CXLE8395A 0.5 30 500 - <70 - SOT23-3
CXLE8395B 0.5 18 500 - <100 - SOT23-3
CXLE8395C 0.5 12 500 - <150 - SOT23-3
CXLE8396A 0.5 30 500 - <80 - SOP8
CXLE8396B 0.5 18 500 - <120 - SOP8
CXLE8396C 0.5 12 500 - <195 - SOP8
CXLE8396D 0.5 8.3 500 - <240 - SOP8
CXLE8396E 0.5 6.2 500 - <280 - SOP8
CXLE8396F 0.5 4.5 500 - <350 - SOP8
CXLE8397FS 0.5 4.5 500 - <370 - DIP7
CXLE8397GS 0.5 3.3 500 - <420 - DIP7
CXLE8398C 0.5 12 500 Internal <195 - SOP8
CXLE8398D 0.5 8.3 500 Internal <240 - SOP8
CXLE8398E 0.5 6.2 500 Internal <280 - SOP8
CXLE8398F 0.5 4.5 500 Internal <350 - SOP8
CXLE8399D 0.5 8.3 500 Internal <260 - DIP8
CXLE8399E 0.5 6.2 500 Internal <330 - DIP8
CXLE8399F 0.5 4.5 500 Internal <370 - DIP8
CXLE8399G 0.5 3.3 500 Internal <420 - DIP8
CXLE83100A 0.5 30 500 - <80 - SOT23-3
CXLE83101A 0.5 30 500 - <80 - SOP8
CXLE83102B 0.5 18 650 Internal <40 - SOP8
CXLE83103A 0.5 14 500 External <160 <220 SOP8
CXLE83103AJ 0.5 14 500 External <160 <220 SOP8
CXLE83103K 0.5 14 500 - <160 <220 SOP8
CXLE83104A 0.5 10 500 External <220 <220 SOP8
CXLE83104AJ 0.5 10 500 External <220 <220 SOP8
CXLE83104K 0.5 10 500 - <220 <220 SOP8
CXLE83105D 0.5 5 500 External <320 <360 DIP8
CXLE83105A 0.5 5 500 External <280 <350 SOP8
CXLE83106A 0.5 5 500 External <280 <350 SOP8
CXLE83106K 0.5 5 500 - <280 <350 SOP8
CXLE83106D 0.5 5 500 External <320 <360 DIP8
CXLE83107A 0.5 3 500 External <350 <480 SOP8
CXLE83107D 0.5 3 500 External <360 <490 DIP8
CXLE83108D 0.5 2 500 External <480 <640 DIP7
CXLE83109C 0.5 10 500 External <230 <330 DIP7
CXLE83109E 0.5 5 500 External <320 <360 DIP7
