CXSU63242是一款 DC/DC 电荷泵电压反转器专用集成电路。芯片能将输入范围为 2.5V～ 11.5V 的电压转换成相应的-2.5V～-11.5V 的输出，并且只需外接两只电容，无需电感，降低了损 耗、面积及电磁干扰。该芯片的无负载电流小、驱动能力强 （较国外同类产品大20%）
-
[ CXSU63242 ]
目录
7.相关产品
产品概述 返回TOP
CXSU63242 是一款 DC/DC 电荷泵电压反转器专用集成电路。芯片能将输入范围为 2.5V～ 11.5V 的电压转换成相应的-2.5V～-11.5V 的输出，并且只需外接两只电容，无需电感，降低了损 耗、面积及电磁干扰。该芯片的无负载电流小、驱动能力强 （较国外同类产品大20%）
产品特点 返回TOP
·输入工作电压范围广： 2.5V～11.5V
·电压转换精度高： 99.9 ％
·电源转换效率高： 98 ％
·低功耗：无负载电流为 40uA （输入5V 时）
·输出电阻小： 50 Ω（输入5V 时）
·外围元器件少，便于使用： 只需两只外接电容
·静电击穿电压高： 可达3KV
应用范围 返回TOP
a
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
产品封装图 返回TOP

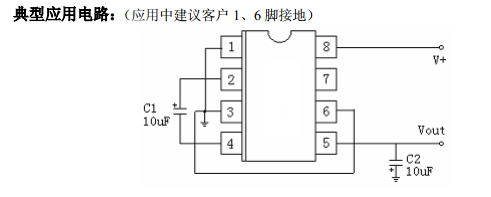

电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品.....
|
升压IC |
||||||
|
型号 |
封装 |
电压范围 |
输出电压 |
输出电 压精度 |
效率 |
说明 |
|
SOR23-6 |
0.8~5.5V |
24v |
99.9 ％ |
90% |
外置MOS,0.8-5.5v升至最高24v,驱动0.3-15W单颗白光及多串,效率高 90%,恒流精度5%,限流精度6%,超低限流电压50mV,过压停机,温度保护 |
|
|
SOT89 SOT23 |
0.8V~5.5V |
3V~6V |
99.9 ％ |
90% |
VFM低纹波，高效率0.8v启动4uA超强驱动1v升到3.3v 100mA，3v升到 3.3v 700mA，3v升到5v 500mA，外置mos可达1A，3v-6v可选。 |
|
|
负压IC |
||||||
|
型号 |
封装 |
电压范围 |
输出电压 |
输出电 压精度 |
效率 |
说明 |
|
SOP8 |
-2.5V~-11.5V |
-2.5V~-11.5V |
99.9 ％ |
98% |
两倍负电压,极低功耗20ua, 耐压11.5v, 级联可靠, 20ma |
|
|
DIP-14 SOP-14 SOP16L |
-1.2~-6v |
-3.6v～18V |
99.9 ％ |
95% |
CXSU63243A/B.高效，三倍负电压，A型带宽温补偿。输入:-1.2~-6v 输出：-3.6v～18V。 30ma. |
|
|
SOP-8 |
1.2V～8V |
-3.6v～18V |
99.9 ％ |
98% |
极低功耗20ua，1.25-8v，40ma输出 |
|
