CXLD64164输出电流1A低压差正电压调整器芯片工作电流达到芯片的最大限流或温度达到最大耐热值时,芯片内置的过流或热保护电路会自动起保护作用 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
目录7.相关产品 产品概述 返回TOP CXLD64164系列是一款输出电流可达到1A,低压差,正电压调整器芯片。它有三种固定输出电压型号(VOUT型),其输出电压值分别为:1.8V, 2.5V, 3.3V和5.0V(CXLD64164P),和一种输出电压通过外部电阻可调的型号(CXLD64164K)。其中输出为5.0V的VOUT型与输出为1.8V, 2.5V和3.3V的VOUT型有所不同(具体情况请参考电气特性)。当输出电流为1A时输出电压相对输入电压会产生1.2V的电压降(TYP.)。当工作电流达到芯片的最大限流或温度达到最大耐热值时,芯片内置的过流或热保护电路会自动起保护作用。CXLD64164系列在允许的温度变化范围内,为了保证电路工作的稳定,请在芯片的输入输出端分别加一个10uF的钽电容。CXLD64164系列采用SOT-223封装。The CXLD64164 series is 1A Bi-polar transistor LDO voltage regulator. Output voltage of the CXLD64164P series is fixed to 1.8V, 2.5V, 3.3V, and 5.0V. The CXLD64164K series output voltage is adjustable by the external resistors. Please refer to the absolute maximum ratings for the difference between the rated input voltage of the CXLD64164P50 (VOUT=5.0V) and CXLD64164P18, 25, 31, K12B. With the dropout voltage 1.2V (TYP.), output current can be generated up to 1A. The built-in overcurrent circuit and thermal protection circuit start to operate when either one of output put current reaches the current limit level or junction temperature reaches the temperature limit. The CXLD64164 series provide stable line and load regulation by using an input capacitor and an output capacitor (10μF, tantalum). Package is available in SOT-223. 产品特点 返回TOP

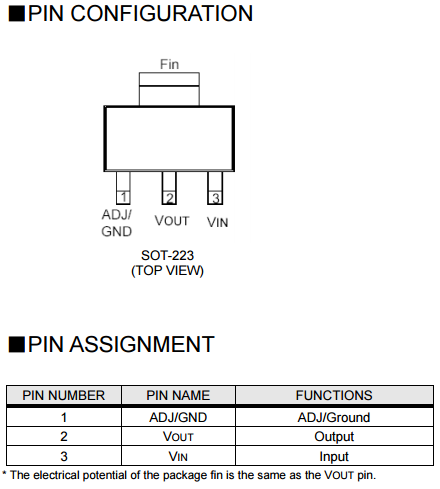

应用范围 返回TOP ●Highly efficient linear regulators ●5V ~ 3.3V DC / DC converter ●Battery charger ●Local power supply inside equipment ●Battery powered equipment 技术规格书（产品PDF) 返回TOP 需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！ 产品封装图 返回TOP
电路原理图 返回TOP
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
单路输出电压调整器 |
||||||||||||
|
产品名称 |
特点 |
封装 |
VIN MIN V |
VIn MAX V |
VOUT MIN V |
VOUT MAX V |
IOUT mA |
精度(%) |
输入输出电压差 mV |
消耗电 流μA |
PSRR dB |
温度范围 (℃) |
|
输出电流3.0A |
to252 |
- |
12 |
1.5 |
5 |
3000 |
±1.0 |
5000 |
-55～＋125 |
|||
|
输出电流1.5A |
to252 |
- |
15 |
1.5 |
5 |
1500 |
±1.0 |
5000 |
-55～＋125 |
|||
|
1A 大电流 |
sot223 |
4.75 |
7 |
1.8 |
5 |
1000 |
±1.0 |
6000 |
-60～＋150 |
|||
|
10V输入电压, 250mA 3端子LDO |
sot25 |
1.8 |
10 |
1.3 |
6 |
250 |
±2.0 |
160 |
2 |
-40～＋85 |
||
|
正电压 |
sot223 sot23 sot89 usp6b |
2 |
20 |
1.8 |
18 |
150 |
±2.0 |
670 |
10 |
-40～＋85 |
||
|
大电流 |
sot223 sot23 sot89 |
2 |
8 |
1.8 |
6 |
400 |
±2.0 |
150 |
8 |
-40～＋85 |
||
|
高速LDO |
sot25 sot89-5 |
2 |
10 |
0.9 |
6 |
300 |
±2.0 |
200 |
70 |
70 |
-40～＋85 |
|
|
高速LDO |
sot25 sot89-5 |
2 |
10 |
0.9 |
6 |
300 |
±2.0 |
200 |
70 |
70 |
-40～＋85 |
|
|
低消耗电流 |
sot23 |
1.8 |
6 |
1.2 |
5 |
250 |
±2.0 |
160 |
1 |
-40～＋85 |
||
|
高速Green Operation LDO |
sot25 |
2 |
6 |
0.8 |
5 |
300 |
±2.0 |
5.5 |
70 |
-40～＋85 |
||
|
高速LDO |
sot25 sot89-5 |
2 |
10 |
0.9 |
6 |
300 |
±2.0 |
200 |
25 |
70 |
-40～＋85 |
|
|
高速LDO |
sot25 sot89-5 |
1.5 |
6 |
0.8 |
5 |
700 |
±2.0 |
50 |
35 |
60 |
-40～＋85 |
|
|
高速LDO |
sot25 ssot24 usp4 uspn4 |
2 |
6 |
1.2 |
5 |
150 |
±2.0 |
400 |
35 |
60 |
-40～＋85 |
|
|
大电流 |
sot89 to252 |
1.8 |
6 |
1.2 |
3.3 |
500 |
±2.0 |
100 |
8 |
40 |
-40～＋85 |
|
|
低消耗电流 |
sot25 ssot24 usp3 usp4 usp6b06 uspn4 |
1.5 |
6 |
0.9 |
5 |
200 |
±2.0 |
320 |
0.8 |
-40～＋85 |
||
|
28V输入 |
sot223 sot23 |
2 |
28 |
2 |
12 |
150 |
±2.0 |
1500 |
5 |
30 |
-40～＋85 |
|
|
高速Green Operation LDO |
sot25 ssot24 |
1.6 |
6 |
0.8 |
4 |
250 |
±2.0 |
80 |
4.5 |
70 |
-40～＋85 |
|
|
低消耗LDO |
ssot24 usp3 |
1.5 |
6 |
0.9 |
4 |
200 |
±2.0 |
200 |
1 |
-40～＋85 |
||
|
高速LDO |
sot25 sot89-5 |
2 |
6 |
0.9 |
5 |
300 |
±2.0 |
200 |
25 |
-40～＋85 |
||
|
GreenOperation 大电流 LDO |
sop8fd sot25 |
1.6 |
6 |
0.8 |
5 |
1000 |
±1.0 |
20 |
8 |
65 |
-40～＋85 |
|
|
高速LDO |
sot5 ssot24 |
1.6 |
6 |
0.8 |
5 |
200 |
±2.0 |
80 |
25 |
70 |
-40～＋85 |
|
|
700mA 高速 |
sot25 sot89-5 |
1.7 |
6 |
0.8 |
5 |
700 |
±1.0 |
40 |
100 |
65 |
-40～＋85 |
|
|
Built-in Inrush Current Protection |
sot25 sot89-5 |
1.6 |
5.5 |
1.2 |
4 |
300 |
±1.0 |
70 |
100 |
80 |
-40～＋85 |
|
|
低输入电压 高速LDO |
sot25 ssot24 |
1.2 |
3.6 |
0.8 |
3 |
150 |
±1.5 |
140 |
33 |
70 |
-40～＋85 |
|
|
高速LDO |
sot25 ssot24 |
2.5 |
6 |
0.8 |
5 |
30 |
±2.0 |
70 |
25 |
70 |
-40～＋85 |
|
|
高速LDO |
sot25 sot89-5 |
1.7 |
6 |
0.8 |
5 |
700 |
±1.0 |
40 |
100 |
65 |
-40～＋85 |
|
|
300mA超小型高速 突入电流防止 |
lga4b01 |
1.6 |
5.5 |
1.2 |
4 |
300 |
±1.0 |
60 |
100 |
80 |
-40～＋85 |
|
|
2A 高速 |
sop8fd usp6c |
1.7 |
6 |
1.2 |
5 |
2000 |
±1.0 |
170 |
45 |
70 |
-40～＋105 |
|
|
|
||||||||||||
